客户名称：新疆某能源股份有限公司

谐波负载：硅芯高频炉等

使用场所：生产车间

采购设备：2台三相三线300A和1台三相三线400A有源滤波器

产品型号：LBAPF3L-400V/300A、LBAPF3L-400V/400A

【项目背景】

新疆某能源股份有限公司建有1#和2#两条硅芯制备生产线分别装配有80KW硅芯高频炉10台和20台，变电电压等级均为10KV/0.4KV，硅芯高频炉在生产运行时会产生大量谐波流入其所在电网，导致谐波电流、谐滤电压畸变率严重超标，严重影响电网的运行安全以及用电设备的安全，现有生产线400V母线上配有串接电抗器的抗谐波无功补偿装置，无功补偿能达到供电部门的考核要求，还配有一台200A的有源滤波器，但仅能承受2-3台硅芯高频炉的谐波吸收消减，超过后就无法投运，急需对整个生产线进行谐波治理。

领步（北京）电能质量设备有限公司应邀于2013年6月14日对生产线上的21#硅芯高频炉单台运行在比较稳定的熔化期时进行了谐波测试，并受委托依据测试概括设计谐波治理方案和组织实施。

【数据测试】

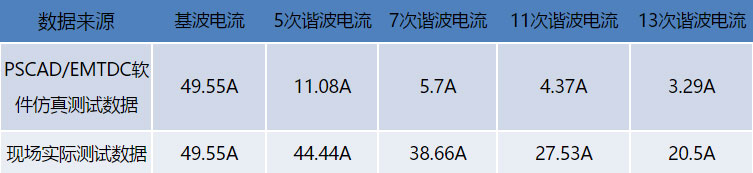

下面的表格是当基波电流为49.55A时，采用PSCAD/EMTDC软件仿真测量与现场实际测量的数据对比，可以看出5、7、11、13次谐波含量，测试值分别超出了仿真值的4.01倍、6.78倍、6.3倍和6.23倍，谐波污染情形非常严重。

【谐波治理方法选取与分析】

谐波含量较大，为精确高效的滤除谐波，最佳谐波治理方案是选用集中有源滤波。它可以根据母线中自动监测到的谐波电流各次谐波含量来产生一个反向谐波电流进行冲抵，能够保证供电公司在400V母线计量点的谐波指标达到考核要求，技术难点在于有源滤波器与抗谐波无功补偿装置都接在400V母线上，要在有源滤波器的接入方式上增加电感调节器以避免相互之间的干扰消减和谐振的发生。

【谐波治理方案】

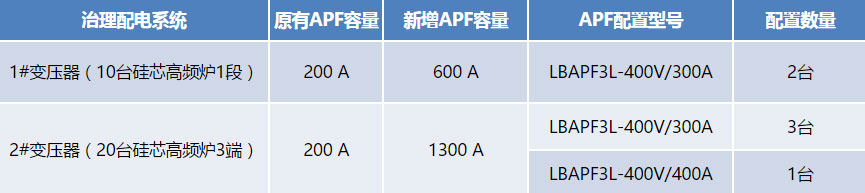

1、1#变压器负载10台硅芯高频炉的1段系统加装600A有源滤波器，配合原有200A有源滤波器，在现有负载正常运行状况下，动态消减补偿该系统内800A范围内的谐波电流，使该系统回馈上级变电系统的母线谐波电流达到国家谐波标准的考核要求；

2、2#变压器负载20台硅芯高频炉的3段系统加装1300A有源滤波器，配合原有200A有源滤波器，在现有负载正常运行状况下，动态消减补偿该系统内1500A范围内的谐波电流，使该系统回馈上级变电系统的母线谐波电流达到国家谐波标准的考核要求；

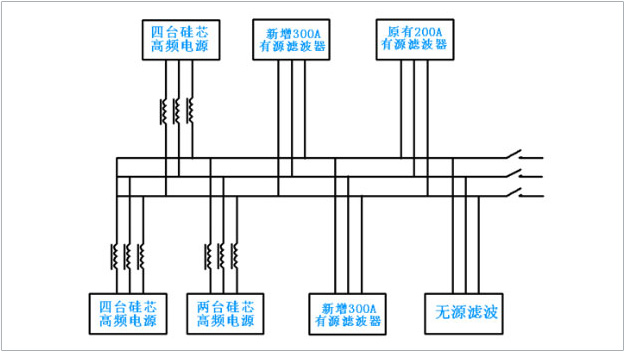

（1#变压器1段系统有源滤波器补偿原理图）

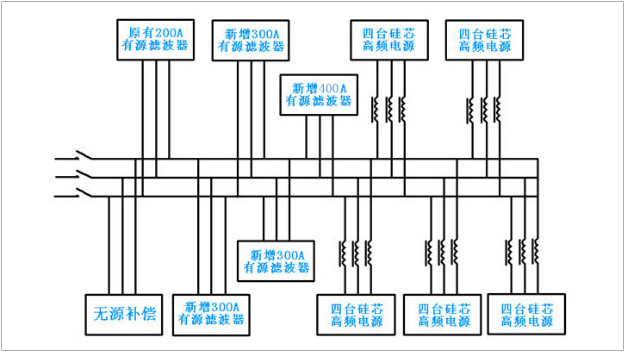

（2#变压器3 段系统有源滤波器补偿原理图）

【项目验收】

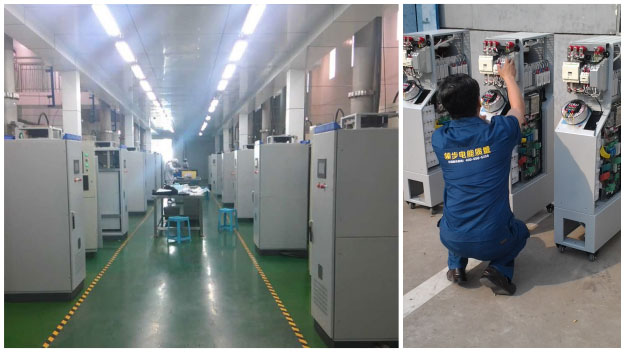

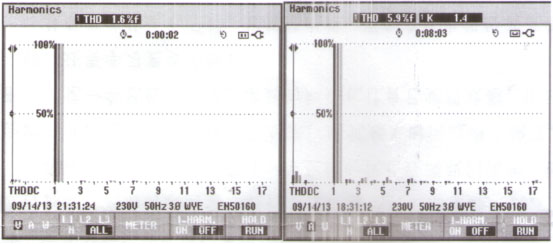

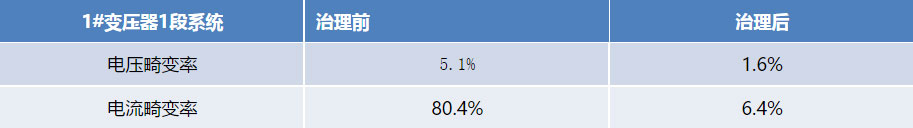

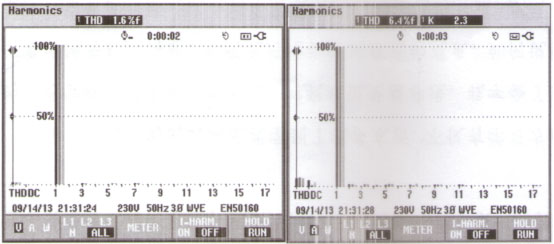

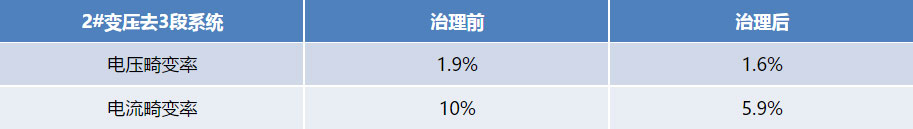

由领步（北京）电能质量设备有限公司提供变频器专用有源滤波器(LBAPF-BP)于2013年9月16日在补偿点通电并投入使用，在正常运行一段时间后，设备运行良好。治理前后1#变压器1段系统和2#变压器3段系统的参数对比如下：

通过以上数据可以看出，1#变压器1段和2#变压器3段侧的谐波电压和谐波电流均得到了非常明显的治理效果，客户对我们的服务也给予了很高的评价与肯定。
